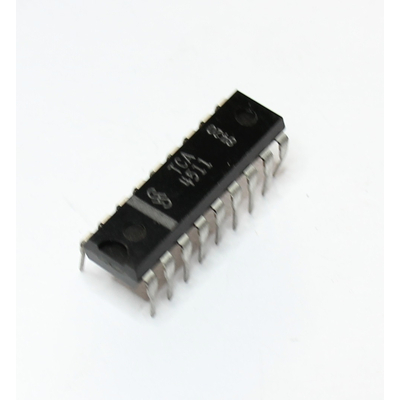

TCA4511 PLL Stereo Decoder DIP18

Elektrische Grenz- und Betriebswerte

• Betriebsspannung 10 bis 18V, Typisch 15V
• Stromaufnahme   ca. 20 bis 30 mA (im Leerlauf ohne LED-Anzeige)
• Max. Lampenstrom  max. 75mA
• Eingangswiderstand (MPX-Eingang):  20 k?

Audio-Eigenschaften

• Kanaltrennung > 40dB bei 1kHz (gute räumliche Trennung des Stereosignals)
• Klirrfaktor (THD  < 0,2 % bei Nennaussteuerung
• Signal-rausch-abstand (s/n): ca. 70 db (für klaren, rauscharmen klang)
• Pilottonunterdrückung (19 khz): typisch 35 db (filterung des Trägersignals aus dem hörbaren Bereich)

Besonderheiten der Schaltung

• Oszillator: Arbeitet intern mit der 4-fachen Pilottonfrequenz (76 kHz) für eine stabilere PLL-Verriegelung
• Automatische Mono/Stereo-Umschaltung: Wechselt bei zu schwachem Empfang (Signal-Rausch-Verhältnis sinkt) automatisch in den rauschärmeren Mono-Modus
• Gleichspannungseinstellung: Der IC benötigt durch die PLL-Architektur keine LC-Spulen zur Dekodierung ? die Abstimmung erfolgt rein über RC-Glieder (Widerstand/Kondensator)
