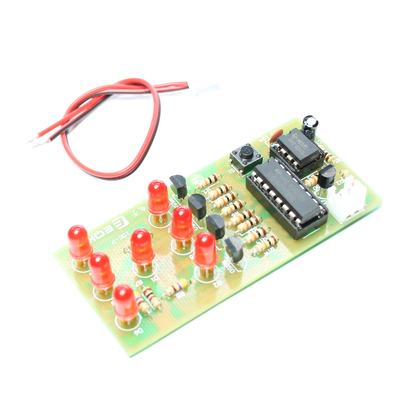

Electronic dice kit 5VDC
Description
electronic cube 5VDC
Dieser Bausatz für einen elektronischen Würfel basiert auf einer NE555-Oszillatorschaltung und einem CD4017-Zählerbaustein. Er simuliert einen Würfel und sorgt so für unterhaltsame Spiele. 1. Technische Daten des Bausatzes: Versorgungsspannung: 4,5?5 V Abmessungen: 74 × 35 mm 2. Funktionsweise: Nach dem Einschalten zeigen 7 LEDs zufällig eine Augenzahl an. Drückt der Spieler den Schalter S1, leuchten zunächst alle 7 LEDs auf. Nach etwa 7 Sekunden beginnen die LEDs zu blinken, bis schließlich ein stabiles Ergebnis (eine bestimmte Augenzahl) angezeigt wird. Damit ist ein Würfelvorgang abgeschlossen. 3. Schaltungsaufbau: Die Schaltung besteht im Wesentlichen aus einem Impulsgenerator und einem Dezimalzähler. Der Impulsgenerator wird durch einen NE555-Multivibrator (mit externen Bauteilen) realisiert. Beim Betätigen des Schalters S1 schaltet Q1 durch, und der NE555 gibt an seinem Ausgang (Pin 3) Impulse ab. Diese steuern den CD4017-Zähler an, dessen Ausgänge nacheinander auf ?High?-Pegel schalten. Über eine entsprechende Kombination aus Widerständen und Transistoren werden die 7 LEDs so angesteuert, dass sie die Augenzahlen 1 bis 6 darstellen.
Dieser Bausatz für einen elektronischen Würfel basiert auf einer NE555-Oszillatorschaltung und einem CD4017-Zählerbaustein. Er simuliert einen Würfel und sorgt so für unterhaltsame Spiele. 1. Technische Daten des Bausatzes: Versorgungsspannung: 4,5?5 V Abmessungen: 74 × 35 mm 2. Funktionsweise: Nach dem Einschalten zeigen 7 LEDs zufällig eine Augenzahl an. Drückt der Spieler den Schalter S1, leuchten zunächst alle 7 LEDs auf. Nach etwa 7 Sekunden beginnen die LEDs zu blinken, bis schließlich ein stabiles Ergebnis (eine bestimmte Augenzahl) angezeigt wird. Damit ist ein Würfelvorgang abgeschlossen. 3. Schaltungsaufbau: Die Schaltung besteht im Wesentlichen aus einem Impulsgenerator und einem Dezimalzähler. Der Impulsgenerator wird durch einen NE555-Multivibrator (mit externen Bauteilen) realisiert. Beim Betätigen des Schalters S1 schaltet Q1 durch, und der NE555 gibt an seinem Ausgang (Pin 3) Impulse ab. Diese steuern den CD4017-Zähler an, dessen Ausgänge nacheinander auf ?High?-Pegel schalten. Über eine entsprechende Kombination aus Widerständen und Transistoren werden die 7 LEDs so angesteuert, dass sie die Augenzahlen 1 bis 6 darstellen.
- Supply voltage 5VDC
