433MHz Empfänger 4 Kanal 3,3-5VDC

Artikelnummer: 8921062201

Kategorie: 433MHz Sender und Empfänger


4,95 €

inkl. 19% USt. , (Standard)

ab Stück Stückpreis
2 4,80 €
auf Lager

Lieferzeit: 2 - 5 Werktage

Stück


Beschreibung

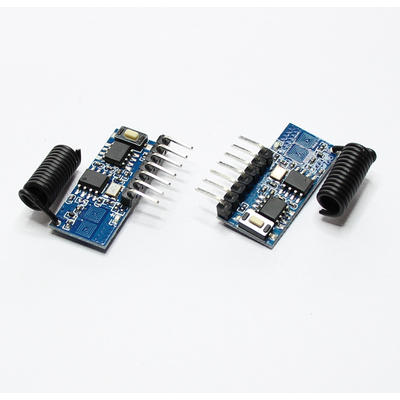

433MHz Empfänger 4 Kanal 3,3-5VDC
  • Modell: RX480E-4WCZDTX
  • Betriebsfrequenz:433 MHz
  • Arbeitstemperatur: -25 ~ 85 °C
  • Frequenzband: +-0,2 MHz
  • EmpfangEntfernung: 20-50M (freie Sicht)
  • Empfangsempfindlichkeit: -108 dB
  • Ruhestrom: <= 5ma betriebsspannung: 3,3 - 5VDC
  • Maße  28×12×8mm
  • Gute Selektivität und Fähigkeit zur Unterdrückung von Streustrahlung

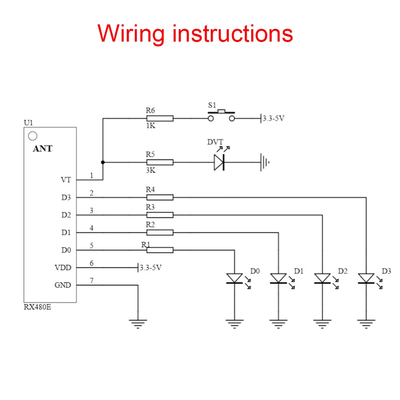

Anschlüsse:

  • GND
  • VCC
  • D0: Ausgang 1
  • D1 Ausgang 2
  • D2 Ausgang 3
  • D3 Ausgang 4
  • VT: Output
Programierung

Alle Einstellungen löchen Drücken Sie die Lerntaste am Empfänger acht mal um alle Einstellungen zu löschen.

Einstellung als Taster
Drücken Sie die Lerntaste am Empfänger einmal um Ihre Fermbedienung als Taster einzuspeichern.
Warten Sie einen Moment, die LED erlischt und der Lernzustand wird aktiviert.
Drücken Sie eine Taste der Fernbedienung, die LED-Anzeige auf der Empfängerplatine blinkt und erlischt dann.
Nach 3 Sekunden leuchtet die LED-Anzeige wieder auf, der Lernvorgang ist erfolgreich.

Einstellung als Umschalter
Drücken Sie die Lerntaste am Empfänger zweimal, um in den Umschalt-Einstellmodus zu wechseln.
Warten Sie einen Moment, die LED erlischt und der Lernzustand wird aktiviert.
Drücken Sie eine Taste der Fernbedienung, die LED-Anzeige auf der Empfängerplatine blinkt und erlischt dann.
Nach 3 Sekunden leuchtet die LED-Anzeige wieder auf, der Lernvorgang ist erfolgreich.

Einstellung als Schalter
Hinweis: Wenn Sie den Einrastmodus wählen, müssen Sie zum Einlernen weiterer Fernbedienungen verschiedene Tasten anlernen.
Die erste Taste ist für ?EIN?, die zweite für ?AUS?. Beispiel: Taste A = EIN, Taste B = AUS
Drücken Sie die Lerntaste am Empfänger dreimal, um in den Einrastmodus zu wechseln.
Warten Sie einen Moment. Die LED-Anzeige auf der Empfängerplatine blinkt und erlischt dann.
Drücken Sie Taste A auf der Fernbedienung. Die LED blinkt fünfmal. Drücken Sie Taste B auf der Fernbedienung.
Die LED blinkt fünfmal. Nach 3 Sekunden leuchtet die LED-Anzeige wieder auf. Der Lernvorgang ist erfolgreich. A = EIN, B = AUS.


Einführung in den Betriebsmodus:

    1. Drücken Sie die Lerntaste am Modul einmal. Nach dem Lernvorgang wechselt die Fernbedienung in den Tippbetrieb.
    2. Drücken Sie die Lerntaste am Modul zweimal. Die Fernbedienung wechselt nach dem Lernvorgang in den Selbstverriegelungsmodus.
    3. Drücken Sie die Lerntaste am Modul dreimal. Die Fernbedienung wechselt nach dem Lernvorgang in den Verriegelungsmodus.
    4. Drücken Sie die Lerntaste am Modul viermal. Nach dem Lernvorgang wechselt die Fernbedienung in den Zweiwege-Selbstverriegelungsmodus + Zweiwege-Tippbetrieb.
    5. Drücken Sie die Lerntaste am Modul fünfmal. Nach dem Lernvorgang wechselt die Fernbedienung in den Zweiwege-Tippbetrieb + Zweiwege-Verriegelungsmodus.
    6. Drücken Sie die Lerntaste am Modul sechsmal. Nach dem Lernvorgang wechselt die Fernbedienung in den Zweiwege-Selbstverriegelungsmodus + Zweiwege-Verriegelungsmodus.
    7. Drücken Sie die Lerntaste am Modul siebenmal. Nach dem Einlernen der Fernbedienung wechseln Sie in den Zweiwege-Verriegelungsmodus. Erläuterung des Zwecks dieses LED-Ausgangssignals: Wenn eine beliebige Taste der Fernbedienung gedrückt wird und der Empfänger korrekt dekodiert, gibt die LED ein High-Level-Signal (1) aus. Wird die Taste der Fernbedienung losgelassen, wechselt die LED-Ausgabe auf 0. Das heißt: Das Signal wird nur ausgegeben, wenn der Empfang gültig ist und korrekt dekodiert wurde.e.

Hesteller
    Qiai Wireless Electronic Commerce Co., Ltd Adresse: 205, Building 5, Hongguan Innovation Talent Industrial Park, Longzhu Community, Buji Street, Longgang District, Shenzhen, China E-Mail-Adresse: qiai@qiachip.com Telefon: 13802282943
