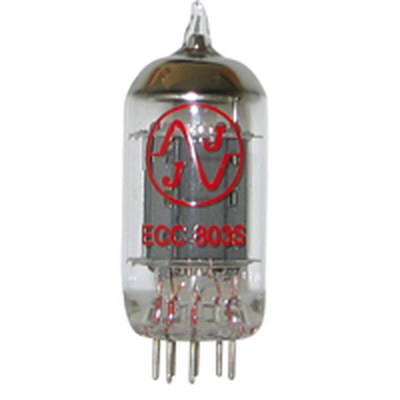

Vorverstärkerröhre ECC803S - JJ

• A. F. twin triode mit separaten Katoden (non microphonic).
• Uf = 6,3/12,6V,
• If = ca.300/150mA.

Charakteristik:

• Ua = 250V
• Rk = 1kOhm,
• Ia = 1,2mA,
• S = 1,6mA/V
• Ri = 62,5kOhm
• æ = 100

Grenzwerte:

• Ua = 330V
• Wa = 1,2W
• Ik = 9mA
• Ug = -55V
• Rg = 2,2MOhm
• Uk/f = 200V
• Kapazitanz (system I): Cg/k = 1,6 pF
• Ca = 0,46pF Cg/a = 1,7pF
• Kapazitanz (system II): Cg/k = 1,6pF
• Ca = 0,34pF
• Cg/a = 1,7pF
• Betriebscharakteristik (Widerstand - angekoppelte Verstärkung): Ub = 250/250/250V
• Ra = 47/100/220KOhm
• Ia = 1,18/0,86/0,48mA
• Rg = 1/1/1MOhm
• Rk = 1,2/1,5/2,7/KOhm
• Maße: (H/H mit Pins x Durchm.): 49,2/56,3 x 22,2 mm
