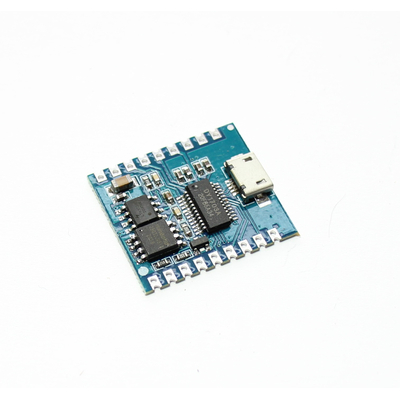

Voice Module mit IO Trigger / Mini MP3 Player Module 5W

Voice Module mit IO Trigger / Mini MP3 Player Module 5W

---

Das Modul ist ein smartes Soundmodul mit integriertem MP3- und WAV-Decoder, 5-Watt-Class-D-Verstärker und 32-MBit-Flash-Speicher für Audiodateien. Es kann über verschiedene Modi, darunter Arduino-kompatible UART-Seriendaten (Serial), gesteuert werden, wobei eine Bibliothek wie `DYPlayerArduino ` verwendet wird, um die Wiedergabe zu steuern. Sie können Audio-Dateien per USB-Kabel auf den internen Speicher laden und direkt 4-Ohm-Lautsprecher anschließen.

Platinenmaße 23x26mm

Anwendungsübersicht

1. Funktionen: Das Modul kann Audio-Dateien über verschiedene Trigger-Modi abspielen, darunter IO-Trigger, UART- und ONE_line-Steuerung.
2. Soundformate: Es unterstützt die Wiedergabe von MP3- und WAV-Audiodateien.
3. Speicher: Das Modul verfügt über einen integrierten 32-MBit (4 MByte) Flash-Speicher zum Speichern von Audiodateien.
4. Verstärker: Ein 5-Watt-Class-D-Verstärker ist eingebaut, der den direkten Anschluss von 4-Ohm-Lautsprechern mit 3 bis 5 Watt ermöglicht.
5. Dateiverwaltung: Audio-Dateien können über ein USB-Kabel zum Modul auf den internen Speicher übertragen werden.

Steuerung über Arduino (UART-Modus)

1. Verbindung: Verbinden Sie das DY-SV17F-Modul mit Ihrer Arduino-Plattform.
2. Bibliothek: Laden Sie die entsprechende Arduino-Bibliothek herunter und installieren Sie sie in der Arduino IDE.
3. Code-Upload: Laden Sie ein Beispiel-Sketch hoch, wie z.B. einen, der die Wiedergabe von Audiodateien über die UART-Schnittstelle steuert.
4. Steuerbefehle: Verwenden Sie Funktionen aus der Bibliothek, um die Lautstärke einzustellen, die Wiedergabe zu starten oder andere Befehle an das Modul zu senden.

Wichtige Hinweise zur Verwendung

Entkopplungskondensator:
Verwenden Sie einen Entkopplungskondensator (z. B. 0,1 µF) zwischen VCC und GND, um Rauschen zu reduzieren.

Hersteller: Far East Zhicheng Technology Co., Ltd
