SAB0529 Programmable Digital Timer
Beschreibung
SAB0529 Programmable Digital Timer
Der Siemens SAB0529 ist ein klassischer, programmierbarer digitaler Langzeit-Timer-Baustein (IC) in CMOS-Technologie, der primär in den 1980er und 1990er Jahren hergestellt wurde. Er dient als präzise und kostengünstige elektronische Alternative zu mechanischen Zeitschaltuhren
Der Siemens SAB0529 ist ein klassischer, programmierbarer digitaler Langzeit-Timer-Baustein (IC) in CMOS-Technologie, der primär in den 1980er und 1990er Jahren hergestellt wurde. Er dient als präzise und kostengünstige elektronische Alternative zu mechanischen Zeitschaltuhren

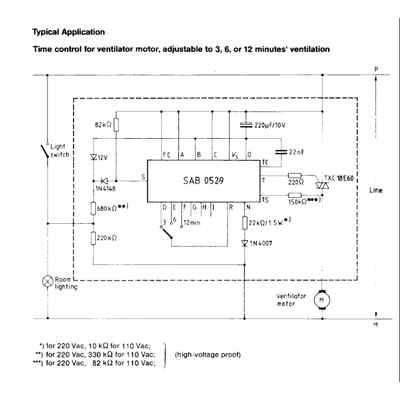

- Betriebsspannung : Typisch 4,5 V bis 5,5 V (Auslegung auf Standard-CMOS-Pegel).
-
Stromversorgung : Kann direkt aus dem AC-Netz über einen Vorwiderstand oder über Gleichstrom (DC) versorgt werden.
(ACHTUNG NUR VOM FACHMANN AUSFÜHREN LASSEN) - Der interne Eigenverbrauch liegt im Mikroampere-Bereich (ohne Triac-Gatestrom).
- Zeitbasis (Frequenzreferenz): Ausgelegt für 50 Hz oder 60Hz Netze (interne Frequenzteilung durch 1:50, 1:60, 1:10 und 1:3).
- Ausgangstyp: Open-Collector-Ausgang (Pin T), synchronisiert mit dem Nulldurchgangsschalter zur direkten Treibersteuerung von Triacs oder Relais.
- Maximaler Ausgangsstrom (\(I_{T}\)): Kann Treiberströme bis zu 100 mA schalten.??
Zeitprogrammierung & Logik
- Zeitbereich: Einstellbare Verzögerungszeiten von 1 Sekunde bis zu 31,5 Stunden.
- Programmierung: Die Auswahl der 8 festen Grundzeiten erfolgt binär über die logischen Steuereingänge A, B und C.
- Multiplikatoren: Über die Pins D, E, F, G, H und I werden feste Zeitstufen (Basis-Zeiteinheit × 2, × 4, × 8, × 16 etc.) maskenprogrammiert oder beschaltet.
- Gehäuse DIP18
