MC1455P1 Timer
Beschreibung

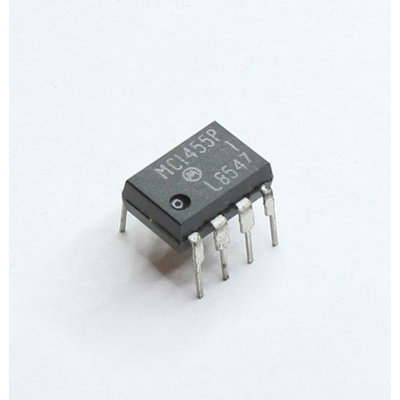

MC1455P1 Timer (MC 1455P1 NTE955M)
Der monolithische Zeitschaltkreis MC1455 ist ein hochstabiler Controller, der genaue Zeitverzögerungen oder Schwingungen erzeugen kann. Zusätzliche Anschlüsse sind für das Triggern oder Zurücksetzen vorhanden, falls gewünscht. Im Zeitverzögerungsmodus wird die Zeit präzise durch einen externen Widerstand und Kondensator gesteuert. Für einen astabilen Betrieb als Oszillator werden sowohl die Freilauffrequenz als auch der Arbeitszyklus präzise durch zwei externe Widerstände und einen Kondensator gesteuert. Der Schaltkreis kann bei fallenden Wellenformen getriggert und zurückgesetzt werden, und die Ausgangsstruktur kann bis zu 200 mA liefern oder aufnehmen oder TTL-Schaltkreise antreiben.
Der monolithische Zeitschaltkreis MC1455 ist ein hochstabiler Controller, der genaue Zeitverzögerungen oder Schwingungen erzeugen kann. Zusätzliche Anschlüsse sind für das Triggern oder Zurücksetzen vorhanden, falls gewünscht. Im Zeitverzögerungsmodus wird die Zeit präzise durch einen externen Widerstand und Kondensator gesteuert. Für einen astabilen Betrieb als Oszillator werden sowohl die Freilauffrequenz als auch der Arbeitszyklus präzise durch zwei externe Widerstände und einen Kondensator gesteuert. Der Schaltkreis kann bei fallenden Wellenformen getriggert und zurückgesetzt werden, und die Ausgangsstruktur kann bis zu 200 mA liefern oder aufnehmen oder TTL-Schaltkreise antreiben.
Hersteller Motorola
Integrierten Schaltkreises-Typ Perioherieschaltung
Integrierten Schaltkreises-Art astabil, monostabil, RC Uhr
Frequenz 0,5MHz
Gehäuse DIP8 DC
Versorgungsstrom 10mA
Ausgangsstrom 200mA
Montage THT
Betriebstemperatur 0...70°C
Verpackungs-Art Tube
Anzahl Kanäle 1
Überwachte Spannung 10V
