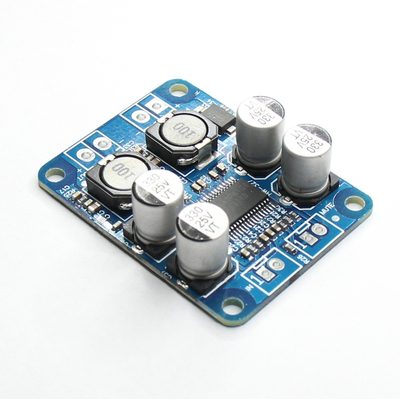

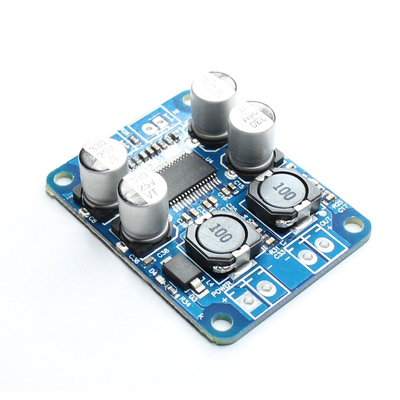

Digitales mono Verstärker Modul 8-24VDC max.60W
Beschreibung
Digitales mono Verstärker Modul 8-24VDC max60W
Die TPA3118 Mono Digital Audio Verstärker-Platine ist ein extrem kompaktes und effizientes Klasse-D (Class-D) Audio-Modul. Sie nutzt die PBTL-Konfiguration (Parallel Bridge-Tied Load), bei der die internen Stereokanäle gekoppelt werden, um ein kraftvolles Mono-Signal mit bis zu 60 Watt Ausgangsleistung an einen einzelnen Lautsprecher auszugeben. Durch die hohe Energieeffizienz benötigt das Modul im Normalbetrieb kaum zusätzliche Kühlung
Die Platine verfügt in der Regel über 8 primäre Lötpads : <ul>
Die TPA3118 Mono Digital Audio Verstärker-Platine ist ein extrem kompaktes und effizientes Klasse-D (Class-D) Audio-Modul. Sie nutzt die PBTL-Konfiguration (Parallel Bridge-Tied Load), bei der die internen Stereokanäle gekoppelt werden, um ein kraftvolles Mono-Signal mit bis zu 60 Watt Ausgangsleistung an einen einzelnen Lautsprecher auszugeben. Durch die hohe Energieeffizienz benötigt das Modul im Normalbetrieb kaum zusätzliche Kühlung
- Verstärker-Chip [Texas Instruments TPA3118]
- Betriebsspannung DC 8V bis 24V
- Max. Ausgangsleistung 60 Watt (bei 24V Versorgungsspannung)
- Unterstützte Impedanz 4 bis 8 Ohm (8 Ohm optimal für besten Klang)
- Energieeffizienz ~90 % bis 93 % (minimale Wärmeentwicklung)
- Abmessungen ca. 45 mm x 35 mm
- Gewicht: ca. 12g
Die Platine verfügt in der Regel über 8 primäre Lötpads : <ul>
- 1. Stromversorgung (Power In):
- VCC / 12-24V: Positiver Pol der Gleichstromquelle. Empfehlung: Ein Netzteil mit 19V bis 24V und mindestens 3?4 Ampere liefert die stabilste Leistung.
- GND: Negativer Pol (Masse).
2. Audio-Eingang (Audio In): - IN / Audio +: Das positive Audiosignal (z. B. von einem Bluetooth-Modul, Smartphone oder Klinkenbuchse).
- GND / Audio -: Audiosignal-Masse.
- Hinweis bei Stereo-Quellen: Da es sich um ein Mono-Board handelt, sollten das linke und rechte Signal einer Stereoquelle über zwei 1-kOhm-Widerstände zusammengeführt oder nur ein Kanal abgegriffen werden, um Kurzschlüsse im Quellgerät zu vermeiden.
3. Lautsprecher-Ausgang (Speaker Out): - OUT+ / OUT-: Direkte Verbindung zum Lautsprecherchassis. Achtung: Schließe die Lautsprechermasse niemals mit der Stromversorgungs-Masse kurz! 4. Mute / Stummschaltung (Optional):
- Zwei separate Kontakte, die bei Überbrückung (Jumper oder Schalter) den Verstärker lautlos schalten (Standby-Modus).
- Integrierte Schutzschaltungen: Die Platine ist durch den TI-Chip ab Werk gut geschützt gegen Kurzschlüsse, Überhitzung sowie Unter- und Überspannung.
- Kühlung bei Volllast: Bei dauerhaftem Betrieb an der Leistungsgrenze (z. B. 4-Ohm-Subwoofer bei 24V) empfiehlt es sich, einen kleinen Aluminium-Kühlkörper auf den Chip zu kleben.
- Einsatzbereiche: Perfekt geeignet für den Bau von DIY-Bluetooth-Lautsprechern, tragbaren Boomboxen, kleinen Subwoofern oder Sound-Upgrades für Smart-Home-Projekte (z. B. mit Raspberry Pi oder Arduino).
