Multifunktions-Stromstoß-Schaltrelais UC. 1 Schließer potenzialfrei 10A/250V AC - ESR61NP-UC
Beschreibung
Multifunktions-Stromstoß-Schaltrelais UC. 1 Schließer potenzialfrei 10A/250V AC - ESR61NP-UC
1 Schließer nicht potenzialfrei 10 A/250 V AC, 230 V-LED-Lampen bis 600 W, Glühlampen 2000 W. Rückfallverzögerung mit Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0,7 Watt. Für Einbaumontage. 45 mm lang, 45 mm breit, 18 mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die auto matische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Steuerspannung 230 V, zusätzlich mit galvanisch getrennter Universal-Steuerspannung 8..230 V UC. Versorgungs- und Schaltspannung 230 V. Sehr geringes Schaltgeräusch. Zeiteinstellung bis 120 Minuten in der Funktion ESV. Am Steuereingang können Taster mit einem Glimmlampenstrom bis 50 mA angeschlossen werden. Bei einem Ausfall der Versorgungsspannung wird defi niert ausgeschaltet. Wird in der Funktion ESV die Verzögerungszeit auf Minimum gestellt, ist die Rückfallver zögerung ausgeschaltet und es ergibt sich die normale Stromstoßschalter-Funktion ES. Auf die Funktion Schaltrelais ER umschaltbar. In der Funktion ER ist kein Glimmlampenstrom zulässig und sollte nur der Steuereingang A1-A2 verwendet werden. In der Funktion ER auch zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Bei zugeschalteter Ausschaltvorwarnung fl ackert die Beleuchtung ca. 30 Sekunden vor Zeitablauf beginnend und insgesamt 3-mal in kürzer werdenden Zeitabständen. Bei zugeschaltetem Taster-Dauerlicht kann durch Tasten länger als 1 Sekunde auf Dauer licht gestellt werden, welches nach 2 Stunden automatisch ausgeschaltet wird oder mit Tasten länger als 2 Sekunden ausgeschaltet werden kann. Sind Ausschaltvorwarnung und Taster-Dauerlicht zugeschaltet, erfolgt nach dem Ausschalten des Dauerlichtes erst die Ausschaltvorwarnung.
1 Schließer nicht potenzialfrei 10 A/250 V AC, 230 V-LED-Lampen bis 600 W, Glühlampen 2000 W. Rückfallverzögerung mit Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0,7 Watt. Für Einbaumontage. 45 mm lang, 45 mm breit, 18 mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die auto matische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Steuerspannung 230 V, zusätzlich mit galvanisch getrennter Universal-Steuerspannung 8..230 V UC. Versorgungs- und Schaltspannung 230 V. Sehr geringes Schaltgeräusch. Zeiteinstellung bis 120 Minuten in der Funktion ESV. Am Steuereingang können Taster mit einem Glimmlampenstrom bis 50 mA angeschlossen werden. Bei einem Ausfall der Versorgungsspannung wird defi niert ausgeschaltet. Wird in der Funktion ESV die Verzögerungszeit auf Minimum gestellt, ist die Rückfallver zögerung ausgeschaltet und es ergibt sich die normale Stromstoßschalter-Funktion ES. Auf die Funktion Schaltrelais ER umschaltbar. In der Funktion ER ist kein Glimmlampenstrom zulässig und sollte nur der Steuereingang A1-A2 verwendet werden. In der Funktion ER auch zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Bei zugeschalteter Ausschaltvorwarnung fl ackert die Beleuchtung ca. 30 Sekunden vor Zeitablauf beginnend und insgesamt 3-mal in kürzer werdenden Zeitabständen. Bei zugeschaltetem Taster-Dauerlicht kann durch Tasten länger als 1 Sekunde auf Dauer licht gestellt werden, welches nach 2 Stunden automatisch ausgeschaltet wird oder mit Tasten länger als 2 Sekunden ausgeschaltet werden kann. Sind Ausschaltvorwarnung und Taster-Dauerlicht zugeschaltet, erfolgt nach dem Ausschalten des Dauerlichtes erst die Ausschaltvorwarnung.
Technische Daten
- Steuerspannungen 230V und 8..230V UC
- Nennschaltleistung 10A/250V AC
- Glühlampen- und 2000W
- Halogenlampenlast1) 230V
- Leuchtstofflampen mit KVG 1000VA
- in DUO-Schaltung oder
- unkompensiert
- Leuchtstofflampen mit KVG 500VA
- parallel kompensiert oder mit EVG
- Kompakt-Leuchtstofflampen mit 15x7W
- EVG und Energiesparlampen 10x20W
- Steuertaster 230 V mit
- Glimmlampenstrom bis 50mA

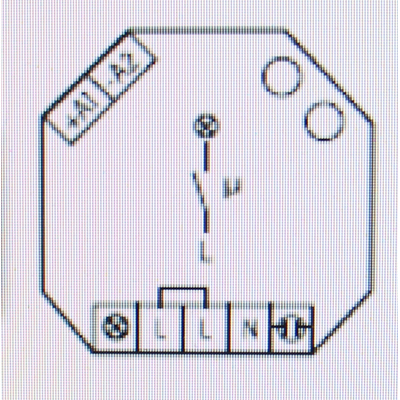

- Lampenanschluss
- A1-A2 Universal-Steuerspannung
- 8..230V UC
- Stand-by-Verlust (Wirkleistung) 0,7W 1) Bei Lampen mit max. 150W.
