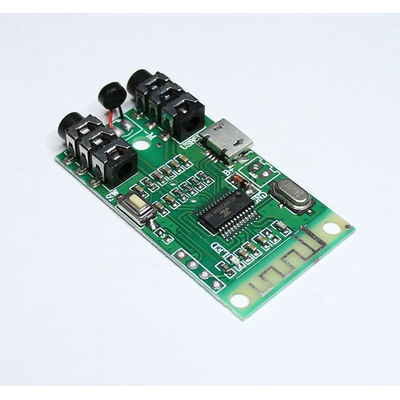

Bluetooth 4.2 Audio Sender/Empfänger Modul

• Modultyp: Bluetooth Digitalverstärker
• Modul. Hauptchip: PAM8403.
• Stromversorgung: DC 5 V, Stromversorgung über USB möglich.
• Ausgangsleistung: 3 W + 3 W (Stereo-Zweikanal).
• Lautsprecherimpedanz: 4?8 Ohm.
• Integrierte Dekodierung und Verstärkung, Bluetooth-Audio-Streaming, Stereoausgang und Lautstärkeregelung.

Stromversorgung und Lautsprecher anschließen.

Schließen Sie die DC 5 V-Stromversorgung an die dafür vorgesehenen Eingangsanschlüsse auf der Platine an. Die Stromversorgung kann über ein USB-Kabel erfolgen.
Schließen Sie die beiden Lautsprecher (linker und rechter Kanal) an die Lautsprecherausgänge an. Verwenden Sie Lautsprecher mit einer Impedanz von 4?8 Ohm und einer maximalen Leistung von jeweils 3 W.

Achtung:

Stellen Sie sicher, dass die Polarität am Stromeingang korrekt ist, um eine Beschädigung des Moduls zu vermeiden.

Schalten Sie die Platine ein.

Eine blaue LED-Anzeige am Modul blinkt und zeigt damit an, dass das Modul eingeschaltet ist und auf eine Bluetooth-Verbindung wartet.

Mit einem Bluetooth-Gerät koppeln.

Aktivieren Sie Bluetooth auf Ihrem Smartphone, Computer oder einem anderen Audiogerät und suchen Sie nach neuen Geräten.
Wählen Sie das Gerät ?Bluetooth? aus der Liste aus, um eine Verbindung herzustellen.
Die blaue LED leuchtet durchgehend und bestätigt so die erfolgreiche Verbindung.

Wiedergabe und Lautstärke regeln.

Sie können jetzt Musik von Ihrem Gerät abspielen. Der Ton wird drahtlos an das Modul übertragen und über die angeschlossenen Lautsprecher wiedergegeben.

Regeln Sie die Lautstärke und springen Sie Titel mit den integrierten Tasten:

• LAUTSTÄRKE+: Kurz drücken für den nächsten Titel, lang drücken für mehr Lautstärke.
• LAUTSTÄRKE-: Kurz drücken für den vorherigen Titel, lang drücken für weniger Lautstärke.
